• 최대 6개의 HACH 디지털 센서가 연결 가능한 다항목 컨트롤러
• 터치스크린 컬러 디스플레이로 직관적인 인터페이스
• HACH의 모든 디지털센서/분석기를 아우르는 범용성과 확장성
• 터치스크린 컬러 디스플레이로 직관적인 인터페이스
• HACH의 모든 디지털센서/분석기를 아우르는 범용성과 확장성
• 디스플레이 모듈

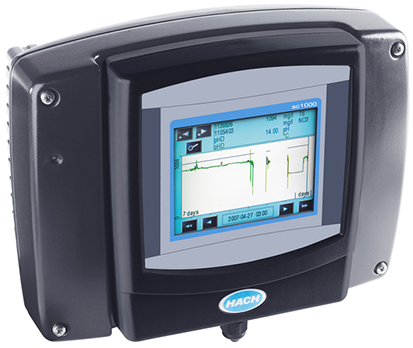

SC1000 디스플레이 모듈은 대형 컬러 터치스크린을 장착한 완전한 기능을 갖춘 컨트롤러입니다.
여러가지 파라미터를 측정하는데 있어 이해하기 쉽고 사용이 간편한 인터페이스를 가지고 있습니다.
디스플레이 모듈은 디지털 네트워크로 연결되어 1개 이상의 프로브모듈을 제어할 수 있습니다.
디스플레이 모듈은 장착하거나 휴대할 수 있어 네트워크 내의 어디에서든 분리하여 이동할 수 있습니다.
• 탄력적인 통신 옵션
특정한 상황에 맞추어 SC1000 컨트롤러에 대한 통신 및 릴레이 옵션을 구성할 수 있습니다.
단일 프로브 모듈에 대한 표준 구성은 다음을 포함합니다.
- 최대 4개의 경보 및 제어 기능용 무전위 릴레이 접점
- 최대 12개의 측정값 아날로그 출력
- 최대 12개까지의 디지털 및 아날로그 입력
- 외부 네트워크에 통합되는 디지털 통신 카드
• 프로브 모듈
각각의 SC1000 프로브 모듈은 시스템에 전력을 제공하며 디지털 센서를 최대 8개까지 연결할 수 있습니다.
프로브 모듈 여러 개를 동일한 네트워크에 연결/장착하여 더 많은 센서를 사용할 수 있습니다.
• Plug & Play
SC1000 컨트롤러에는 복잡한 배선 또는 설정 절차가 없습니다.
단지 센서를 프로브 모듈에 꽂기만 하면 특정한 배열이나 소프트웨어 구성 없이 구동을 위한 준비가 완료됩니다.
• 디지털 센서 / 분석기의 활용
프로브 모듈에 플러그 연결할 수 있는 센서와 분석기는 Hach 라인에서 디지털 센서의 경우 용존 산소, pH, ORP, 전도도, 혼탁도, 부유 물질, 질산염 등과 분석기의 경우 암모늄, 인산염, 잔류염소 등을 측정할 수 있습니다.
• 변화 추이
SC1000 디지털 모듈을 사용하여 측정값을 열거하거나 측정 변화 추이를 일별 또는 주별로 나타낼 수 있습니다.
또한 디스플레이 모듈은 여러 종류의 추이선을 분석하는 대화형 차트 페이지를 가집니다.
• Modbus / Eternet / 원격 연결
SC1000 네트워크에서 여러 가지 방법으로 정보에 접근할 수 있습니다.
SC1000 프로브 모듈을 통해 표준 0/4-20 mA 및 버스 네트워크를 사용할 수 있습니다. sc1000 디스플레이 모듈은 PC, 랩톱 또는 스마트 폰을 통해 모든 종류의 인터넷 브라우저를 사용하여 원격 액세스 또는 액세스하기 위한 전용 Ethernet LAN을 장착합니다.
무선 GSM GPRS 통신 기능은 옵션입니다.
• 무선 GSM GPRS 통신
GSM을 사용할 수 있는 경우 원격 무선 GSM GPRS 통신을 사용할 수 있습니다.
Ethernet 및 GSM GPRS 연결을 통해 측정값, 대다수 메뉴, 데이터 로그, 이벤트 로그에 액세스할 수 있습니다.
또한 GSM을 장착한 디스플레이 모듈은 오류, 경고 또는 이벤트에 대한 전자 메일 또는 SMS 문자를 보낼 수 있습니다.
SC1000 디스플레이 모듈은 대형 컬러 터치스크린을 장착한 완전한 기능을 갖춘 컨트롤러입니다.
여러가지 파라미터를 측정하는데 있어 이해하기 쉽고 사용이 간편한 인터페이스를 가지고 있습니다.
디스플레이 모듈은 디지털 네트워크로 연결되어 1개 이상의 프로브모듈을 제어할 수 있습니다.
디스플레이 모듈은 장착하거나 휴대할 수 있어 네트워크 내의 어디에서든 분리하여 이동할 수 있습니다.
• 탄력적인 통신 옵션
특정한 상황에 맞추어 SC1000 컨트롤러에 대한 통신 및 릴레이 옵션을 구성할 수 있습니다.
단일 프로브 모듈에 대한 표준 구성은 다음을 포함합니다.
- 최대 4개의 경보 및 제어 기능용 무전위 릴레이 접점
- 최대 12개의 측정값 아날로그 출력
- 최대 12개까지의 디지털 및 아날로그 입력
- 외부 네트워크에 통합되는 디지털 통신 카드
• 프로브 모듈
각각의 SC1000 프로브 모듈은 시스템에 전력을 제공하며 디지털 센서를 최대 8개까지 연결할 수 있습니다.
프로브 모듈 여러 개를 동일한 네트워크에 연결/장착하여 더 많은 센서를 사용할 수 있습니다.
• Plug & Play
SC1000 컨트롤러에는 복잡한 배선 또는 설정 절차가 없습니다.
단지 센서를 프로브 모듈에 꽂기만 하면 특정한 배열이나 소프트웨어 구성 없이 구동을 위한 준비가 완료됩니다.
• 디지털 센서 / 분석기의 활용
프로브 모듈에 플러그 연결할 수 있는 센서와 분석기는 Hach 라인에서 디지털 센서의 경우 용존 산소, pH, ORP, 전도도, 혼탁도, 부유 물질, 질산염 등과 분석기의 경우 암모늄, 인산염, 잔류염소 등을 측정할 수 있습니다.
• 변화 추이
SC1000 디지털 모듈을 사용하여 측정값을 열거하거나 측정 변화 추이를 일별 또는 주별로 나타낼 수 있습니다.
또한 디스플레이 모듈은 여러 종류의 추이선을 분석하는 대화형 차트 페이지를 가집니다.
• Modbus / Eternet / 원격 연결
SC1000 네트워크에서 여러 가지 방법으로 정보에 접근할 수 있습니다.
SC1000 프로브 모듈을 통해 표준 0/4-20 mA 및 버스 네트워크를 사용할 수 있습니다. sc1000 디스플레이 모듈은 PC, 랩톱 또는 스마트 폰을 통해 모든 종류의 인터넷 브라우저를 사용하여 원격 액세스 또는 액세스하기 위한 전용 Ethernet LAN을 장착합니다.
무선 GSM GPRS 통신 기능은 옵션입니다.
• 무선 GSM GPRS 통신
GSM을 사용할 수 있는 경우 원격 무선 GSM GPRS 통신을 사용할 수 있습니다.
Ethernet 및 GSM GPRS 연결을 통해 측정값, 대다수 메뉴, 데이터 로그, 이벤트 로그에 액세스할 수 있습니다.
또한 GSM을 장착한 디스플레이 모듈은 오류, 경고 또는 이벤트에 대한 전자 메일 또는 SMS 문자를 보낼 수 있습니다.
| 작동 조건 | -20 ~ 55°C, 0 ~ 95% 습도, 비응결 |
| 보관 온도 | -20 ~ 70°C , 0 ~ 95% 습도, 비응결 |
| 전원 | 100 ~ 240 Vac, 50/60 Hz, Power: 75W 옵션 24 Vdc |
| 디스플레이 | 1/4 그래픽 화면 조정 TFT 컬러 터치스크린, 320 x 240 픽셀 해상도 |
| 릴레이 | SPDT 4개, 사용자 구성 접점 등급 100 ~ 250 Vac, 최대 5 Amp 저항 디지털 네트워크 연결을 통해 릴레이를 추가로 사용 가능 |
| 출력 | 아날로그 0/4-20 mA 12개까지, 최대 500 옴 임피던스. 디지털 네트워크 연결을 통해 아날로그 출력을 추가로 사용 가능 |
| 입력 | 아날로그 0/4-20 mA 12개까지, 최대 500 옴 임피던스, 디지털 네트워크 연결을 통해 아날로그 입력을 추가로 사용 가능 |
| 제어 | PID, PWM, 하이/로우 위상 정합, 설정점, 무반응 영역, 과잉 공급 타이머, 한시 복귀 (off delay), 한시 동작 (on delay) |
| 통신 | RS-485 (MODBUS/PROFIBUS DPV1), LAN 및 GPRS (Modbus TCP/IP, 웹서버): 분석기에서 PLC 또는 SCADA 시스템을 직접 통해 고급 통신/네트워킹 GSM GPRS 휴대형 모듈 |
| 메모리 백업 | 모든 사용자 설정은 메모리 (비휘발성) (EEPROM) SD 메모리 카드 슬롯 (1 GB)에 무기한 저장됩니다. |
| 크기 | 315 (w) x 250 (h) x 142 (d) mm (12.4 x 9.8 x 5.6 in.) |
| 무게 | 약 6.5 kg (14.3 lbs.) (옵션에 따라 다름) |
